Acoustic Garage

了解车辆声学管理背后的意义。

成为您自己的声学专家,掌握如何为您的车辆带来驾驶的舒适性。

用欧拓新型声学配置器Acoustic Garage构建完美的汽车声学包。选择车辆类型。选择发动机。根据个人喜好定制声学效果。

入门快速、

免费且简单。

Acoustic Garage将带领您逐步从声学开发基础知识走向高级定制。

只需五步,即可定义您的声学包。

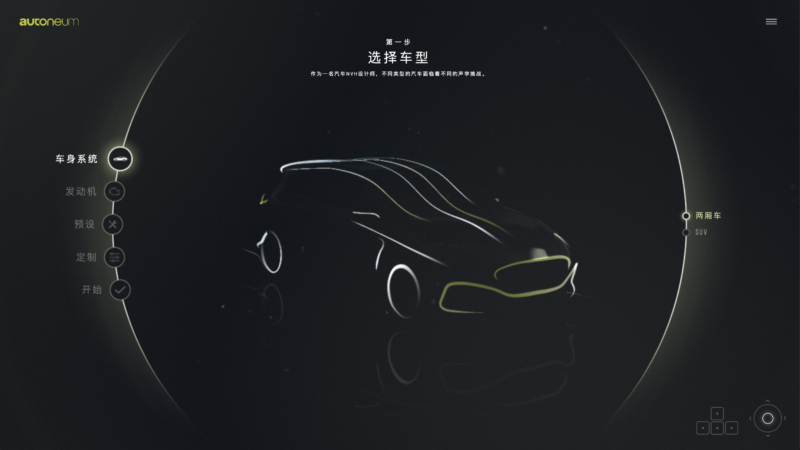

选择车型。

选择两厢车或SUV。

添加动力总成。

您的汽车无论是配备内燃机,还是电机。

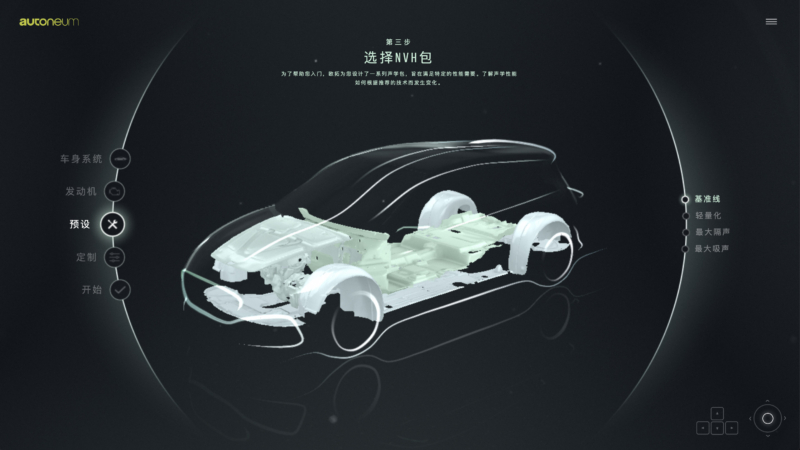

均可使用预设声学包。

比较专门设计的声音包之间的声学性能。

自定义部件的性能。

根据个人喜好调整各种欧拓组件功能和技术。

创建独有的声学标签。

查看、比较和共享多个声音包。

进行个性化定制!

让汽车尽可能轻便,同时优化噪声保护 – 这一切都掌握在您手中。

Acoustic Garage可令您探索理想声音环境的所有变化。

个性化定制声学包,看它如何执行欧拓的预设。

再返回。

选择预先选定的声音包后,生成报告并了解它的性能效益。单击立即保存并与同事共享。

如果想稍后再试一次,您可以重复以上操作流程。Acoustic Garage可存储您的所有报告。只需注册您的电子邮件地址,即可调出以前的配置。

幕后故事。

了解Acoustic Garage的工作原理。

Acoustic Garage以欧拓内部开发的一套复杂仿真工具为基础。该软件可实时分析您配置组件和车辆的声学性能。

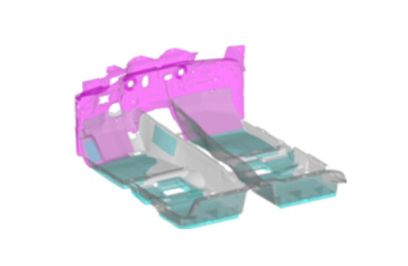

CAD

厚度分布


欧拓的VisualSISAB软件会用部件计算机辅助设计(CAD)数据生成3D部件几何体的2D厚度分布。


传递矩阵法


然后对每层材料应用传递矩阵法(TMM)计算。

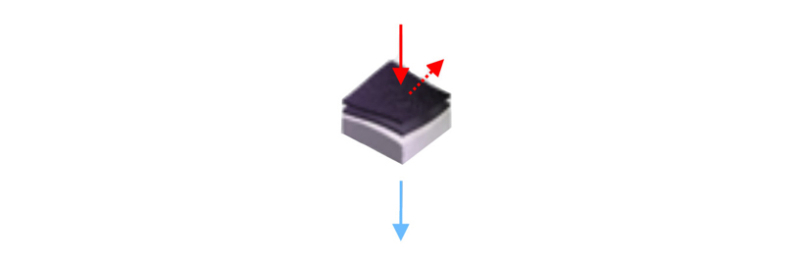

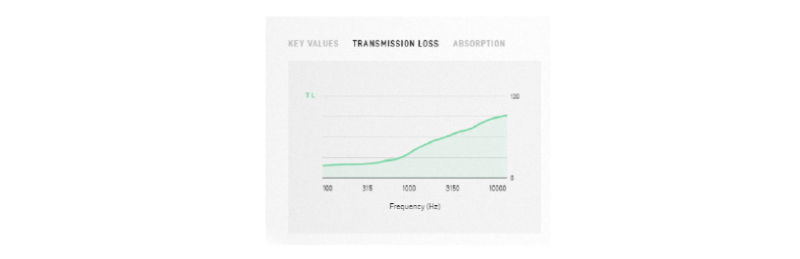

声学性能


通过组合每层的各项参数来推导出该部件的声学性能(隔声和吸声)。

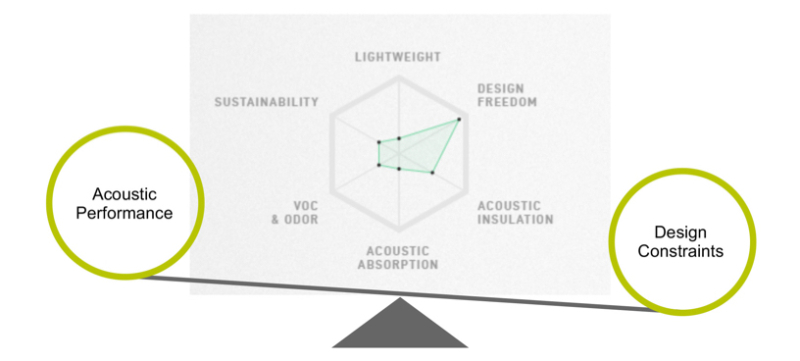

现在,这取决于您选择的声学性能与设计约束(即重量、覆盖率、过孔率)的最佳方案。

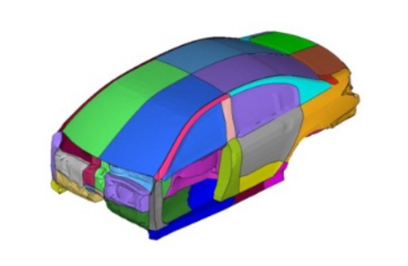

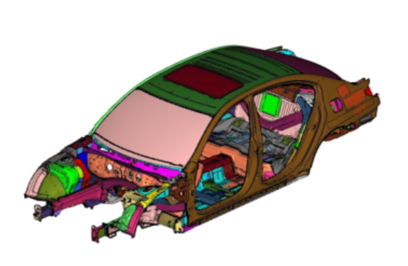

CAD模型

拓扑模型


从车辆计算机辅助设计(CAD)数据开始,创建车辆的拓扑模型并将其导入欧拓的REVAMP软件。该模型是统计能量分析(SEA)计算的框架。REVAMP就使用了该方法。

SEA模型是呈现具有相关声学特性的车辆物理子系统的实体(面板和腔体)三维布置。这些是评估整个车辆能量交换所必需的。

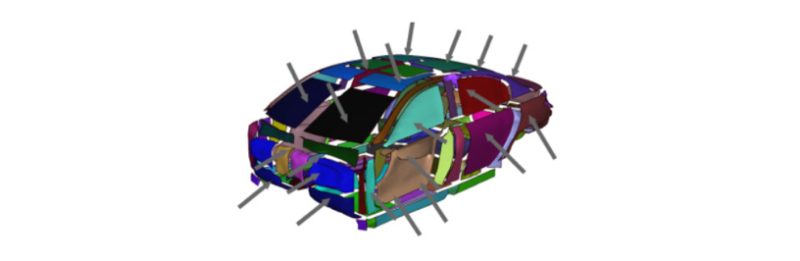

施加外部载荷激励


为了使SEA模型充分模拟实际车辆,必须在实际行驶条件下的外部载荷。


车辆灵敏度

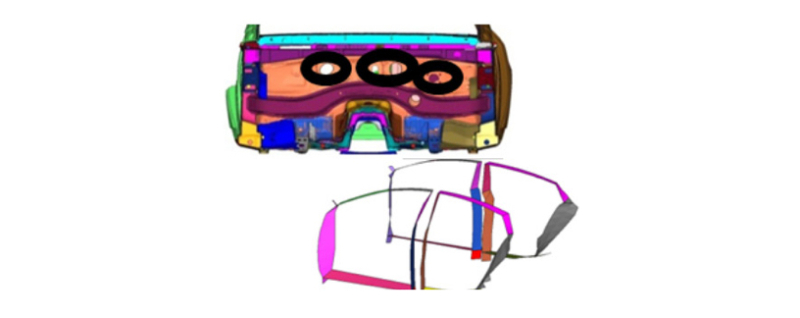

此外,可能发生泄漏的区域(密封圈和门密封条)也会施加到模型中。

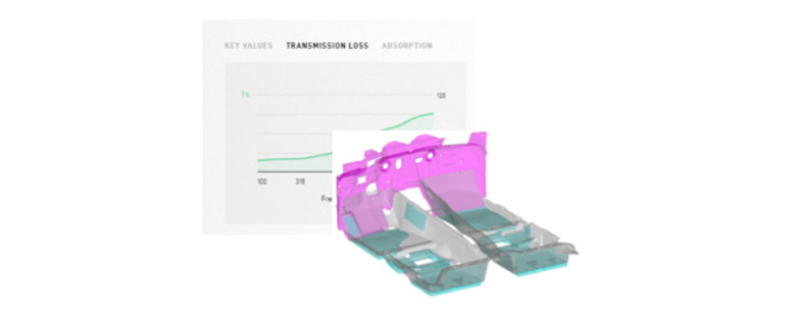

VisualSISAB部件性能


通过用VisualSISAB计算得出的部件性能与SEA模型相结合,欧拓可预测车辆内部不同位置的声压级(SPL)。

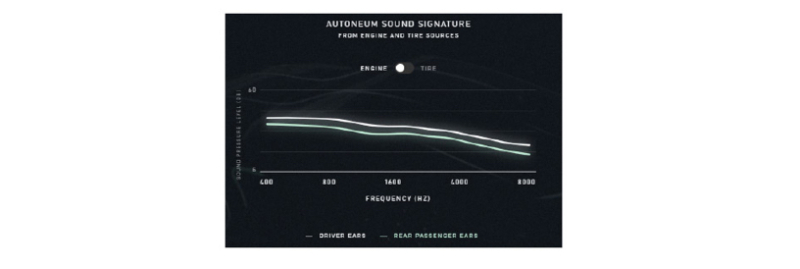

车辆性能
